Прості кроки до створення успішної антени Ягі
_____
Мета цієї сторінки – допомогти як професійним будівельникам, так і любителям отримати безцінну інформацію для забезпечення успішного першого складання. Будь ласка, прочитайте всю інформацію нижче, і якщо вам потрібно відхилитися від чогось запропонованого, будь то тип ізолятора, діаметр елемента або щось ще, дайте мені знати електронною поштою, і я зроблю все можливе, щоб допомогти.

Антенні ізолятори
Це, ймовірно, найважливіший атрибут, якому потрібно слідувати під час створення антени, тому уважно дотримуйтесь цього розділу. Відхилення від критеріїв складання, які я встановив, може не зрушити антену далеко від частоти, на якій ви хочете її використовувати, але ваші дії можуть мати великий вплив на продуктивність та схему, якщо вказівки не дотримуються повністю. Ізолятори G0KSC, представлені на цьому сайті, були обрані та протестовані для забезпечення мінімального впливу на антену та її характеристики.

Матеріал ізолятора
По-перше, важливим фактором є матеріал ізолятора. На цьому етапі я познайомлю вас із концепцією корекції ІС чи ізолятора. Багато виробників нових і старих антен знають про вплив штанги на антену, коли елементи встановлюються через штангу. поправочні коефіцієнти для корекції стріли (BC) добре задокументовані, тому я не повторюватиму їх тут, але концепція полягає в тому, що якщо ви розмістите елементи через стрілу (або дуже близько і в контакті з нею), елементи електрично коротшають, що означає, що вам потрібно, щоб додати довжину кожному елементу. Установка значно вища за стрілу (як і ми) означає, що стріла не має ефекту або має дуже невеликий ефект.
Саме чорний колір в ізоляторах міститься вуглець, що сприяє стійкості до ультрафіолетового випромінювання. Такий вміст вуглецю робить ізолятори "з втратами" і може призвести до електричного скорочення антенних елементів. Якщо використовуються ізолятори цього типу, може знадобитися подовжити кожен елемент антени. Лише на кілька міліметрів або десяту частину дюйма або близько того, але це гарантує, що антена матиме «найкращі характеристики» там, де ви цього хочете, і настільки близька до моделі, наскільки це можливо. Поліпропілен або поліамід (без вуглецю) – хороші матеріали для використання. Це поряд з УФ-стійким оргсклом (призначеним для зовнішніх вивісок). Як правило, якщо він не чорний, вплив на характеристики антени буде незначним, якщо взагалі виникне. Тим не менш, перш ніж різати алюміній, перевірте властивості матеріалу, який ви збираєтеся використати, на стійкість до ультрафіолетового випромінювання.

Розмір ізолятора – ширина стріли
Навіть якщо використовується дуже хороший ізолятор, у деяких випадках може відбутися електричне скорочення антенних елементів. Один із таких випадків - коли ізолятори дуже широкі і проходять вздовж елемента по обидва боки від стріли. Оскільки фізична дія ізоляторів на антену залежить від частоти, хорошим показником того, чи може ізолятор впливати на антену чи ні, є те, що ізолятор виходить за межі виступу з кожної сторони антени.
Якщо ширина, на яку він простягається з обох боків, у сумі перевищує ширину штанги, ймовірно, до елементів потрібно додати поправний коефіцієнт. Надішліть мені електронною поштою розмір ваших ізоляторів, щоб я міг допомогти зробити розрахунок.

Кріплення через стрілу та ізолятор
Деякі ізолятори мають лише один монтажний отвір для гайки, що проходить через елемент (не диполь) та стрілу. Це Зрушуватиме частоту антени. Тести показали, що це зрушує Yagi від 100 кГц до 300 кГц в залежності від використовуваної частоти. Це не витрата LFA, OWA або OWL Yagi, це вплив цього типу ізолятора на будь-який Yagi, інакше не кажіть!
Знову ж таки, якщо ви збираєтеся використовувати наскрізні кріплення для штанг та елементів, напишіть мені, щоб я міг направити вас до кращих змін, які необхідно внести до вашої антени.

Матеріал та розміри антени
Якщо в антені, яку ви хочете побудувати, використовується алюмінієва трубка одного розміру (наприклад, 1/4 дюйма (6,35 мм)) і все, що ви можете отримати, становить 6 мм, будь ласка, не просто створюйте антену, спочатку порадьтеся мною. Хоча в цьому прикладі вплив на модель буде невеликим, воно ДІЙСНО має значення. На деяких антенах (і з варіантами більшого розміру) це може мати значно більший вплив. Останнє, що хтось хоче, - це знайти антену, на створення якої вони витратили багато часу, яка не працює належним чином та/або саме там, де вони хотіли, з точки зору частоти.

Матеріали та варіанти елементів
Всі антени Yagi на цьому сайті виготовлені з алюмінію T6. Якщо будувати із чогось іншого, це вплине на продуктивність. Якщо використовується інший сорт алюмінію, відмінності будуть невеликими. Однак, якщо це латунь або мідь, може знадобитися додаткове моделювання, так що дайте мені знати.

Перевищення компенсації
Зараз я побудував багато антен з різними ізоляторами та матеріалами, але я все ще роблю одне, коли будую проект уперше. Я додаю 1-2 мм до кінця кожного елемента, незалежно від виконання перерахованих вище кроків. Якщо виникнуть якісь із перерахованих вище проблем або я щось упустив, буде враховано суму компенсації. Якщо моя антена була абсолютно точною, все, що мені потрібно було зробити, це трохи підрізати кожен елемент. Це добре правило, особливо для будь-якого будівельника-новачка.

Балун та арматура
Для всіх, хто стежить за моїми статтями у журналі DUBUS, це буде область, про яку вони читали. Для тих, хто цього не зробив, це ще один дуже важливий момент.
Багато немодельованих частин антени можуть впливати на діаграму спрямованості та характеристики, одним з яких є фідер або коаксіальний кабель та будь-який балун, який може бути підключений до точки живлення. По-перше, докладніше про балуни можна подивитися тут.
Припускаючи, що ми встановлюємо наші елементи нагорі стріли, установка «розводки» - це та, де наш коаксіальний кабель підключається до точки живлення і відразу проходить через стрілу (якомога ближче до точки живлення), а потім проходить вздовж нижньої частини стріли. до халупи. Це забезпечить мінімальну взаємодію між коаксіальним кабелем та антеною. То що з балуном?
Мій улюблений балун - це заглушка Pawsey, але замість того, щоб намотувати його, як я проілюстрував на попередніх сторінках, я тепер тримаю балун по прямій лінії, що знижує ефект нагріву, зменшує втрати (оскільки балун стає важливою частиною лінії фідера) і зберігає все в абсолютній мертвій точці елементів / антени, щоб забезпечити мінімальний вплив на діаграму спрямованості та характеристики. Нижче наведено фотографію точки живлення 8-елементного 6M LFA VK7AB. Зверніть увагу, що це не просто коаксіальний кабель, це балун зі шлейфом Pawsey з проводом товщиною 3-4 мм (якщо необхідно використовувати KW), що йде паралельно коаксіальному кабелю (1/4 хвилі зворотного зв'язку), доки він не буде заземлений на зовнішнє обплетення та антенна штанга.


Залишилось дочекатись мирного ефіру та випробувати антену в реальних умовах!


73! de UY5BC,  листопад 2022р

Експедиції на віддалені та замерзлі острови, такі як Bouvet 3Y0J, надзвичайно небезпечні. Буве виявився найвіддаленішим островом на планеті. В космос полетіло більше людей, ніж ступило на Буве.
31 січня 2023 года я і ще троє висадились на острові. Наша задача полягала в тому щоби зробити безпечним наш шлях вверх по льодовику до нашого табору і встановити систему буїв і канатів для доставки спорядження на берег.
Кожний із нас взяв на острів тільки невелику сумку с додатковими рукавицями, шкарпетками і декілька особистих речей. В той час це не мало великого значення, тому що наступний рейс зодіаку доставить нам все необхідне. Раптом море стало дуже бурхливим і бурхливим. Більше спорядження на острові не було. Було зроблено декілька спроб, але умови були небезпечні для життя команди зодіаку, і місія з поповнення запасів була призупинена.
Тепер ми зіткнулись з тим, що нам довелось ночувати на острові Буве без укриття, додаткового холодного спорядження і спальних мішків. Інша частина команди благополучно знаходилась на борту яхти «Марами», але переживала за нашу безпеку.
Ми сховались на дні вузького яру, котрий давав деяке укриття від вітру. Ми використали наші вейдерси і шнур із нашого альпіністського спорядження, щоб забезпечити деяку ізоляцію від холодної мокрої землі. Ми склали сумки з альпіністським спорядженням і наші маленькі особисті сумки поперек яру, щоби захиститись від вітру. Також ми розвернули наші два аварійних одіяла щоби лягти. Ми присіли навпочіпки на довгу холодну ніч. Було дуже холодно и незручно, проте ми пережили ніч, напевне, єдині, хто спав під зорями на Буве. Насправді ніхто з нас не спав довго- ми засипали тільки для того, щоби проснутись від холоду.

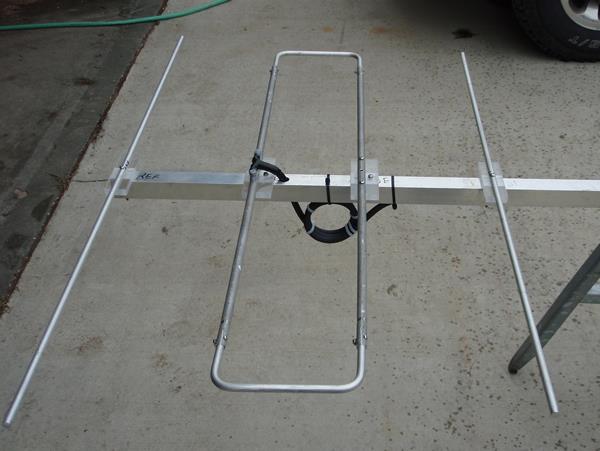

KA0KYZ дуже добре попрацював зі своєю антеною. Коаксіальний кабель з наскрізною стрілою добре видно вище (потрібне коригування для монтажу з наскрізною стрілою/елемента)

Точка, в якій зовнішній провід Pawsey з'єднується з обплетенням коаксіального кабелю та штанги.
На фото вище показана блаун-установка Pawsey Stub на VK7AB. Таке розташування матиме найменший можливий вплив на характеристики та діаграму спрямованості цієї антени.

Антена Балун G0KSC
Одна проблема із заглушкою Pawsey – це розрахунок коефіцієнта швидкості. Здається, що всі коаксіальні кабелі сильно відрізняються від специфікацій виробників і дійсно потребують перевірки та підтвердження, перш ніж робити заглушки Pawsey. Друга проблема для деяких – це керування потужністю. Я бачив, як при натисканні на ключ потужністю 2 кВт вони плавляться навіть з товстим вторинним проводом. З цією метою я розробив «Антенний балун». Називається так тому, що є невід'ємною частиною антени, але виконує ту ж роботу, що й лапка без зазначених вище обмежень.
Для отримання додаткової інформації про антенні балуни, новий кращий вибір балуна, відвідайте сторінку «Створення балуна» на цьому сайті.

Висновок
Що ж, ви майже готові приступити до збирання! Не лякайтеся вищевикладеного, якщо ви уважно виконаєте всі ці кроки, ви будете впевнені, що з першого разу успішне складання буде успішним, але, як завжди, якщо у вас є якісь питання, ставте їх! Я завжди відповідаю на кожен електронний лист, якщо ви не отримуєте відповіді, відправте його знову.
Джастін G0KSC
